Виды подшипников и их применение

Подшипники, как фундаментальные компоненты механизмов, обеспечивают плавное и эффективное вращательное или линейное движение, минимизируя трение и износ. Их разнообразие обусловлено широким спектром технических задач и условий эксплуатации, предъявляющих различные требования к нагрузочной способности, скорости, точности и долговечности. Классификация подшипников осуществляется по нескольким ключевым параметрам, позволяющим оптимально подобрать тип подшипника для конкретного применения.

I. Классификация подшипников по принципу действия:

Этот критерий разделяет подшипники на две основные группы: подшипники качения и подшипники скольжения.

• Подшипники качения: В основе их работы лежит использование тел качения (шариков, роликов), разделяющих подвижные части и значительно снижающих трение. Преимуществами подшипников качения являются:
  • Низкий коэффициент трения качения.
  • Относительно небольшие размеры и вес при высокой несущей способности.
  • Стандартизация размеров и доступность на рынке.
  • Простота обслуживания и замены.

  Недостатки:

  • Чувствительность к ударным нагрузкам.
  • Ограниченная демпфирующая способность.
  • Более шумная работа по сравнению с подшипниками скольжения.
• Подшипники скольжения: В них относительное движение происходит за счет скольжения одной поверхности по другой, разделенных смазочным материалом. Достоинства:
  • Высокая демпфирующая способность, поглощающая вибрации и удары.
  • Низкий уровень шума и плавность работы.
  • Возможность работы при высоких радиальных нагрузках.
  • Простая конструкция и возможность интеграции в конструкцию узла.

  Недостатки:

  • Высокий коэффициент трения скольжения (особенно при запуске и остановке).
  • Необходимость постоянной подачи смазки.
  • Более крупные размеры по сравнению с подшипниками качения при сопоставимой несущей способности.
  • Более сложный процесс изготовления и обслуживания.

II. Классификация подшипников качения по форме тел качения:

Этот критерий позволяет выделить несколько основных типов подшипников качения, каждый из которых обладает своими уникальными характеристиками.

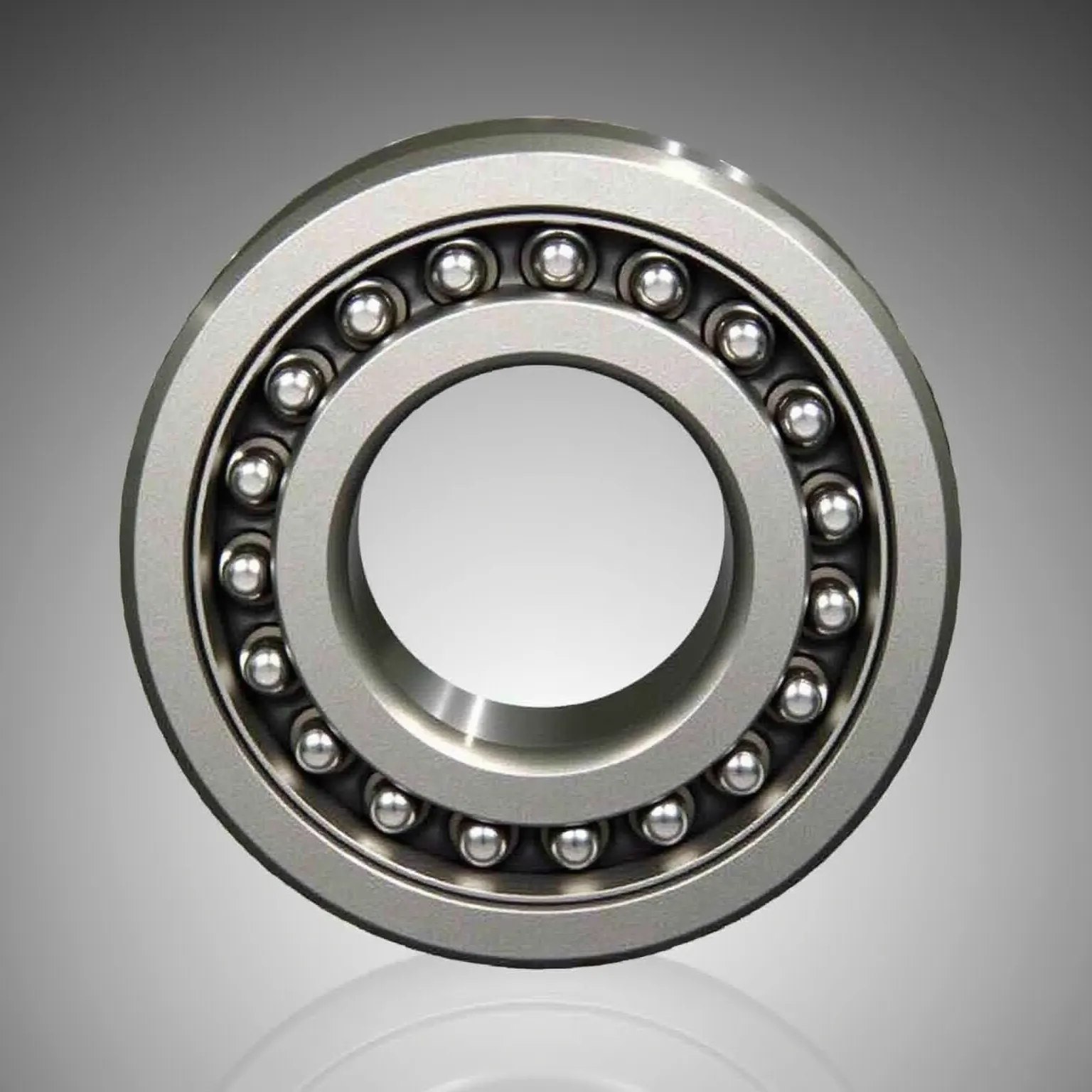

• Шариковые подшипники: Наиболее распространенный тип подшипников качения, использующий шарики в качестве тел качения. Они хорошо воспринимают радиальные и осевые нагрузки в различных комбинациях. Существуют однорядные и двухрядные шариковые подшипники, отличающиеся несущей способностью. Отдельно стоит выделить радиально-упорные шариковые подшипники, предназначенные для высоких осевых нагрузок.
• Роликовые подшипники: В них используются ролики, которые обеспечивают большую площадь контакта и, следовательно, более высокую несущую способность по сравнению с шариковыми подшипниками при одинаковых габаритах. Различают следующие типы роликовых подшипников:
  • Цилиндрические роликовые подшипники: Предназначены для высоких радиальных нагрузок.
  • Игольчатые подшипники: Характеризуются малыми радиальными размерами и используются в узлах с ограниченным пространством.
  • Конические роликовые подшипники: Предназначены для одновременного восприятия радиальных и осевых нагрузок.
  • Сферические роликовые подшипники: Обладают самоустанавливающимися свойствами, компенсируя перекосы валов.

III. Классификация подшипников по направлению воспринимаемой нагрузки:

Эта классификация позволяет определить тип подшипника, оптимальный для конкретных условий работы.

• Радиальные подшипники: Предназначены для восприятия радиальных нагрузок, направленных перпендикулярно оси вращения.
• Упорные подшипники: Разработаны для восприятия осевых нагрузок, направленных вдоль оси вращения.
• Радиально-упорные подшипники: Могут воспринимать как радиальные, так и осевые нагрузки в определенной пропорции.

IV. Применение подшипников в различных отраслях:

Подшипники находят широкое применение во всех отраслях промышленности, транспорта и бытовой технике. Рассмотрим несколько примеров:

• Автомобильная промышленность: Подшипники используются в колесах, двигателе, трансмиссии и других узлах автомобиля.
• Станкостроение: Подшипники обеспечивают высокую точность и плавность работы шпинделей станков.
• Энергетика: Подшипники применяются в генераторах электростанций, ветрогенераторах и турбинах.
• Авиационная промышленность: Подшипники, изготовленные из специальных материалов, выдерживают экстремальные нагрузки и высокие скорости в авиационных двигателях и шасси.
• Медицинское оборудование: Подшипники обеспечивают плавную и точную работу медицинских приборов и аппаратов.
• Бытовая техника: Подшипники используются в стиральных машинах, пылесосах, холодильниках и других бытовых приборах.
